Moderne off-grid- en noodstroomsystemen vereisen hardware die stabiele AC-conversie, geïntegreerd opladen van de batterij en uitgebreide elektrische beveiligingen combineert. Dit artikel onderzoekt de kernfunctionaliteit, praktische implementatiescenario's, ingebouwde beveiligingsmechanismen en communicatiemogelijkheden van alles-in-één hardware voor omvormer-laders, waardoor systeembouwers en eindgebruikers de belangrijkste criteria kunnen begrijpen bij het selecteren van gecombineerde DC-AC-stroomconversie-eenheden voor afgelegen locaties, mobiele installaties en back-uptoepassingen voor thuis.
- 1. De basisbeginselen van een gecombineerde inverter-ladereenheid begrijpen
- 2. Kwaliteit van de uitgangsgolfvorm en compatibiliteit met reële belastingen
- 3. Geïntegreerd laadsysteem en drietraps batterijbeheer
- 4. ATS-overdrachtsprestaties en systeemcontinuïteit tijdens machtsverschuivingen
- 5. Ingebouwde beschermingslagen voor operationele betrouwbaarheid op lange termijn
- 6. Hardwarecommunicatiepoorten en mogelijkheden voor monitoring op afstand
- 7. Geschikte gebruiksomgevingen en opmerkingen over mechanische installatie
- 8. Veelgestelde technische vragen
- 9. Laatste gedachten voor systeemintegrators

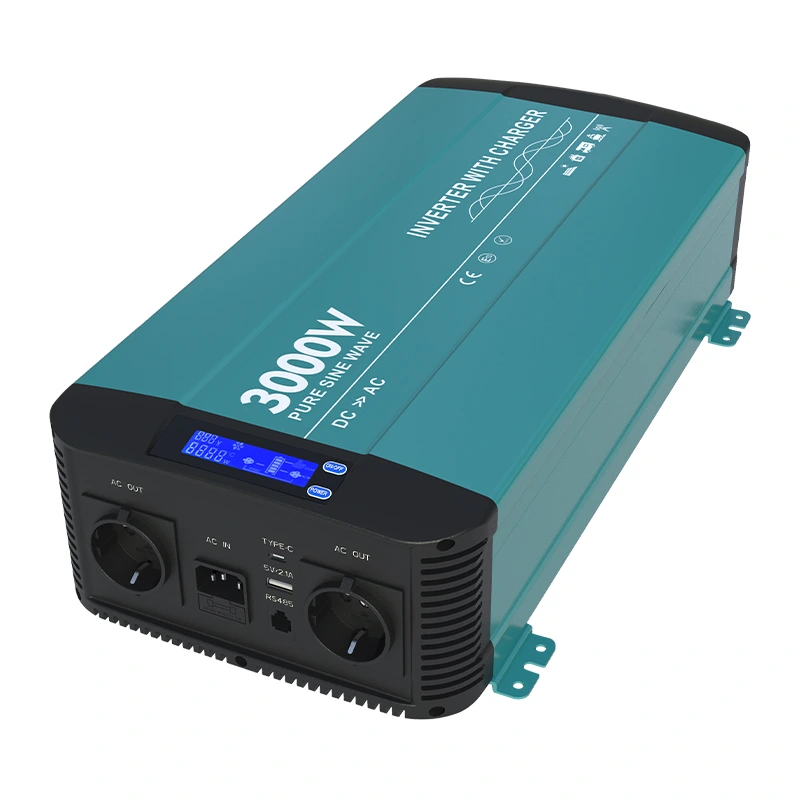

Veel elektriciteitsinstallaties op afstand worden geconfronteerd met uitdagingen bij het coördineren van afzonderlijke omvormers en externe batterijladers, omdat niet-overeenkomende timing of incompatibele spanningsdrempels de gezondheid van de batterij kunnen aantasten en de algehele systeemstabiliteit kunnen verminderen.3000 W zuivere sinusomvormer met oplader HK3000PCcombineert DC-AC-inversie en AC-DC-batterijopladen in één compact chassis, waardoor de complexiteit van het coördineren van meerdere afzonderlijke voedingscomponenten voor off-grid, mobiele of standby-stroomprojecten wordt weggenomen. Alles-in-één units stroomlijnen de bedradingslay-outs en verminderen het aantal defecten binnen de kabelrups, wat tastbare voordelen oplevert voor gebruikers die werken met camperopstellingen, externe werkplekken en residentiële back-upconfiguraties waarbij continue beschikbaarheid van stroom van groot praktisch belang is. Bij het assembleren van stand-alone voedingssystemen creëert elke toegevoegde kabel en afzonderlijk apparaat potentiële zwakke plekken, dus geconsolideerde hardware-architecturen verdienen zorgvuldige overweging tijdens de planningsfasen.
1. De basisbeginselen van een gecombineerde inverter-ladereenheid begrijpen
Een gecombineerde omvormer-lader vervult twee primaire rollen binnen een op opslag gebaseerd energie-ecosysteem. Ten eerste wordt de gelijkstroom die is opgeslagen in loodzuur- of lithiumbatterijen, omgezet in wisselstroom die voldoet aan de specificaties van standaard huishoudelijke elektrische apparatuur. Ten tweede: telkens wanneer een externe AC-bron toegankelijk wordt, haalt het ingebouwde laadcircuit stroom uit het elektriciteitsnet of de generator om de aangesloten accupakketten automatisch bij te vullen. Dankzij dit ontwerp met dubbele rol hoeven gebruikers niet handmatig te schakelen tussen stand-alone laderhardware en omvormermodules.
- Naadloos schakelen tussen batterijgevoede inversie en netaangedreven oplaadworkflows
- Uniform LCD-paneel om kritische looptijdgegevens te visualiseren, inclusief spannings- en wattagemetingen
- Geïntegreerde AC-stroomonderbreker ingebouwd in het hoofd-AC-ingangspad voor extra circuitveiligheid
- Speciale USB-A- en Type-C-poorten voor het handig opladen van apparaten via laagspanning
Fysieke afmetingen en gewicht spelen een betekenisvolle rol voor installateurs. De unit beslaat 489 x 252 x 118 millimeter en weegt 8,8 kilogram, waardoor plaatsing aan de muur mogelijk is voor zowel stationaire als mobiele behuizingen. Op de metalen behuizing geïntegreerde montagebeugels vereenvoudigen een veilige bevestiging op vaste oppervlakken, ongeacht of gebruikers hardware configureren in nutskasten, voertuigcompartimenten of beschutte buitenkasten. Er moet altijd voldoende ruimte rond ventilatieroosters worden aangehouden; Een geblokkeerde luchtstroom zal thermische beveiligingen activeren en de beschikbare uitvoercapaciteit beperken onder zware bedrijfsbelastingen.
2. Kwaliteit van de uitgangsgolfvorm en compatibiliteit met reële belastingen
Zuivere sinusgolfuitvoer vormt een van de belangrijkste onderscheidende factoren vergeleken met gemodificeerde sinusalternatieven. De totale harmonische vervorming die onder de vijf procent wordt gehouden, bootst de golfvormkarakteristieken na die worden geleverd door openbare nutsvoorzieningen. Dit is van groot belang bij het gebruik van gevoelige consumentenelektronica, inductieve motoren, koelcompressoren en laboratoriumapparatuur. Apparaten met motorwikkelingen of complexe interne besturingskaarten worden vaak heter, produceren extra geluid of vertonen een kortere levensduur wanneer ze vervormde gemodificeerde sinus-voedingssignalen krijgen.
Het nominale continue vermogen bereikt 3000 watt, met een piekvermogen van 6000 watt, aanhoudend gedurende intervallen van twee seconden. De piekstroom kan de hoge inschakelstroom opvangen die optreedt op het moment dat inductieve apparaten hun motoren beginnen te laten draaien. Zonder voldoende overspanningsruimte kunnen omvormers de overbelastingsbeveiliging activeren telkens wanneer compressoren, waterpompen of wasmachinemotoren een opstartcyclus proberen uit te voeren. In de fabriek configureerbare uitgangsspanningsopties dekken 100-120VAC- en 200-240VAC-families naast selecteerbare 50Hz- of 60Hz-frequentie-instellingen om te voldoen aan regionale elektrische normen. De minimale conversie-efficiëntie bij volledige belasting bedraagt 89 procent, terwijl de maximale operationele efficiëntie oploopt tot 92 procent. Een hogere efficiëntie vertaalt zich in minder energieverspilling als warmte, waardoor de opgeslagen batterijcapaciteit behouden blijft voor daadwerkelijke eindgebruikersbelastingen in plaats van thermische verliezen in de vermogenselektronica.
3000 W zuivere sinusomvormer met oplader HK3000PCondersteunt volledige galvanische isolatie tussen ingangs-DC-zijde en AC-uitgangscircuits. Volledige ingang-uitgangsisolatie voegt een belangrijke veiligheidslaag toe, waardoor de verspreiding van fouten wordt beperkt in het geval van aardfouten of bedradingsfouten binnen aangesloten batterijcircuits. Deze isolatiefunctie krijgt veel lof onder professionele installateurs die systemen bouwen voor locaties met verhoogde elektrische veiligheidsrisico's, zoals maritieme omgevingen en mobiele voertuigtoepassingen waar condensatie en trillingen de kans op onbedoelde kortsluiting vergroten.
| Prestatieparameter | Specificatie Waarde |
|---|---|
| Continu AC-uitgangsvermogen | 3000W ±5% |
| Duur piekvermogen | 6000W gedurende 2 seconden |
| Totale harmonische vervorming | Minder dan 5% |
| Minimale efficiëntie bij volledige belasting | 89% |
| Maximale algehele efficiëntie | Tot 92% |
3. Geïntegreerd laadsysteem en drietraps batterijbeheer
De interne AC-DC-lader volgt de klassieke drietrapslaadlogica: bulkfase met constante stroom, fase met constante absorptiespanning en fase met vlotteronderhoud. Dit beproefde laadprofiel optimaliseert de oplaadcycli voor de chemie van loodzuuraccu's. Tijdens de bulkfase levert de lader de maximaal toegestane stroom om de accuspanning snel omhoog te brengen. Zodra de beoogde absorptiespanningsdrempel is bereikt, gaat het apparaat over naar de absorptiefase, waarbij de spanning stabiel blijft terwijl de laadstroom op natuurlijke wijze naar beneden toe afneemt. Wanneer de stroom daalt tot ongeveer tien procent van de nominale laadsterkte, gaat de hardware in de zweeffase, waarbij een lagere onderhoudsspanning wordt toegepast om zelfontlading tegen te gaan zonder de celplaten te overbelasten.
Met arbeidsfactorcorrectie worden waarden groter dan 0,95 bereikt bij maximale laadbelasting. Sterke prestaties op het gebied van de arbeidsfactor verminderen het reactieve stroomverbruik afkomstig van de wisselstroombron, waardoor er minder eisen worden gesteld aan draagbare generatoren of stopcontacten met een beperkte capaciteit. AC-ingang accepteert netspanning met groot bereik; voor de 230VAC-variant strekt het operationele AC-ingangsvenster zich uit van 180VAC tot 260VAC. De brede ingangstolerantie betekent dat de lader kan blijven functioneren, zelfs als de generatoruitgang buiten de ideale nominale waarden komt, wat vaak gebeurt bij draagbare generatorhardware die onder fluctuerende belastingsomstandigheden werkt.
De maximale laadstroom verschilt afhankelijk van de DC-ingangsspanningsvariant. DC-modellen van twaalf volt ondersteunen een laadvermogen tot veertig ampère, terwijl gelijkstroomversies van vierentwintig volt een laadvermogen tot twintig ampère leveren. Systeemontwerpers moeten de maximale stroomsterkte van de lader afstemmen op de aanbevolen laadsnelheid zoals gepubliceerd door de accufabrikanten. Te hoge laadstromen versnellen de degradatie van de batterij; Omgekeerd verlengt een te kleine laadstroom de oplaadtijden onnodig. Zorgvuldige koppeling van de capaciteit van de accubank aan de mogelijkheid om op te laden zorgt voor een optimale levensduur van de accu op de lange termijn.
4. ATS-overdrachtsprestaties en systeemcontinuïteit tijdens machtsverschuivingen
De ingebouwde automatische omschakelaar (ATS) regelt het schakelen tussen batterij-afgeleide wisselstroom en inkomende externe netvoeding. Overdrachtstijd registreert minder dan 16 milliseconden. De meeste gewone huishoudelijke elektrische apparaten tolereren korte onderbrekingen van deze omvang zonder volledig uit te schakelen. Deze eigenschap levert continuïteit van vrijwel UPS-kwaliteit voor veel aangesloten belastingen. Gebruikers moeten er rekening mee houden dat voor bepaalde zeer gevoelige industriële computerhardware mogelijk nog steeds extra echte online UPS-eenheden stroomopwaarts nodig zijn als overdracht van nul milliseconden een absolute operationele vereiste wordt.
Interne relaishardware verzorgt de schakeltaken van het fysieke circuit. De relaisvermogens verschillen per productvariant: 110VAC-configuraties implementeren relais van 30 ampère, en 230VAC-modellen gebruiken relais van 16 ampère. AC-stroomonderbreker geïntegreerd aan de netingangszijde biedt bescherming tegen overstroom voor inkomende AC-voeding, wat de relaisveiligheid aanvult. Wanneer de netstroom terugkeert na een stroomstoring, stuurt de ATS-logica automatisch de lading naar een externe wisselstroombron en activeert tegelijkertijd het interne laadcircuit om de energiereserves van de batterij aan te vullen. Dit 'hands-off'-gedrag maakt hardware zeer geschikt voor onbeheerde externe installaties waar menselijke operators niet snel kunnen reageren op netherstelgebeurtenissen.
5. Ingebouwde beschermingslagen voor operationele betrouwbaarheid op lange termijn
Een robuust meerlaags beschermingspakket beschermt zowel de hardware van de omvormer-lader zelf als de aangesloten accu- en belastingapparatuur. Aan de DC-ingangszijde dekken beveiligingen tegen omgekeerde polariteit via interne zekering, uitschakeling bij lage spanning en uitschakeling door overspanning. Beveiliging tegen omgekeerde polariteit biedt cruciale bescherming tegen bedradingsfouten door de installateur bij het aansluiten van zware accukabels. Zonder een dergelijke beveiliging kunnen omgekeerde accupolen de elektronica voor stroomconversie binnen enkele ogenblikken permanent vernietigen.
Aan de AC-uitgangszijde reageert de unit op kortsluitingen, aanhoudende overbelastingssituaties en interne overtemperatuurgebeurtenissen. Wanneer de interne temperatuur het veilige operationele plafond overschrijdt, activeert de thermische beveiliging een uitschakelprocedure om permanente schade aan de componenten te voorkomen. Temperatuur- en belastinggeregelde koelventilatoren passen de rotatiesnelheid dynamisch aan. Fans draaien alleen sneller onder zware werklast of hoge interne temperaturen; onder lichte belasting blijft het ventilatorgeluid minimaal, een belangrijk voordeel voor binneninstallaties in woningen of cabines waar akoestisch comfort belangrijk is voor de inzittenden.
Elke beschermende toestand activeert zichtbare feedbacksignalen via het LCD-display op het voorpaneel, waardoor probleemoplossing mogelijk is zonder de behuizing van de apparatuur te openen. Doordat foutcodes rechtstreeks vanaf het lokale scherm kunnen worden gelezen, worden diagnostische werkzaamheden versneld voor technici ter plaatse die onderhoud verrichten aan externe elektriciteitscentrales.3000 W zuivere sinusomvormer met oplader HK3000PCconsolideert veel verschillende beveiligingsreacties binnen één eenheid, waardoor de noodzaak om veel afzonderlijke externe beveiligingsmodules rond de architectuur van het voedingssysteem te stapelen, wordt geëlimineerd.
6. Hardwarecommunicatiepoorten en mogelijkheden voor monitoring op afstand
Een RS-485-communicatiepoort met fysieke connector in RJ-11-stijl maakt bewaking op afstand mogelijk. Gebruikers kunnen optioneel een extern LCD-bedieningspaneel op afstand aansluiten, weg van het hoofdchassis van de omvormer-lader. Dit blijkt handig voor installaties waarbij de hardware voor de hoofdvoeding zich in kelderopslagruimten of nutskasten bevindt, terwijl operators de statusmetingen vanuit woonruimtes willen observeren. Ethernet-connectiviteit bestaat als een optionele upgrade voor geavanceerdere toezichtinstellingen.
Via de RS-485-bus kunnen hostmonitoringsystemen realtime datasets ophalen, waaronder batterijspanning, uitgangsvermogen, operationele modusvlaggen en actieve foutindicatoren. Voor systeemintegrators die grotere implementaties van micronetwerken bouwen, opent dit mogelijkheden om hardware te integreren in platformen voor sitemonitoring op een hoger niveau. Houd er rekening mee dat RS-485-bedradingspraktijken de industrierichtlijnen voor differentiële signalering over lange afstanden moeten respecteren; Een juiste kabelselectie en aarding helpen datacorruptie te voorkomen die wordt veroorzaakt door elektrische ruis van nabijgelegen stroomgeleiders met hoge stroomsterkte.
7. Geschikte gebruiksomgevingen en opmerkingen over mechanische installatie
Het bereik van de nominale omgevingstemperatuur bij volledige belasting strekt zich uit van nul graden Celsius tot plus veertig graden Celsius. Wanneer de omgevingstemperatuur tot zestig graden Celsius stijgt, verlaagt de hardware automatisch de beschikbare uitgangscapaciteit tot zeventig procent van het nominale vermogen. Het opslagtemperatuurvenster loopt van nul tot zeventig graden Celsius voor niet-operationele perioden. De vochtigheidstolerantie bereikt de maximale relatieve vochtigheid van drieënnegentig procent onder niet-condenserende omgevingsomstandigheden. Condensatie vormt een belangrijke risicofactor; locaties waar dauwvorming optreedt, moeten zorgen voor voldoende ventilatie om de interne printplaten droog te houden.
De montagerichting moet de mechanische tekeningen van de fabrikant volgen. Zorg voor voldoende ruimte in de buurt van de ventilatieopeningen van de ventilator, zodat de hete uitlaatlucht vrij kan ontsnappen. Vermijd het afdichten van de unit in een volledig gesloten kleine kast zonder speciale afzuigventilatie, aangezien opgesloten warmte thermische reductie en frequente beschermende uitschakelingen activeert. Houd bij het selecteren van de accukabeldikte altijd rekening met de hoge stroomsterktes aan de gelijkstroomzijde die gepaard gaan met vermogensniveaus van drieduizend watt; te kleine kabels veroorzaken een excessieve weerstandsspanningsval en creëren gevaarlijke oververhittingspunten langs bedradingstrajecten.
8. Veelgestelde technische vragen
Ja. Het AC-ingangscircuit accepteert uitvoer van draagbare generatoren van het juiste formaat. Houd de uitgangsspanning van de generator binnen het gepubliceerde werkingsvenster van de AC-ingang. Houd rekening met het piekvermogen van de generator; Het continue wattage van de generator moet ruimschoots hoger zijn dan het maximale laadvermogen plus extra AC-belastingsverbruik dat tegelijkertijd op de generatorterminals wordt toegepast. Generatoruitgang van slechte kwaliteit met extreme spanningsschommelingen kunnen interne beschermende reacties veroorzaken.
De standaard drietraps bulk-absorptie-float-laadcurve is oorspronkelijk ontworpen voor natte, AGM- en gel-type loodzuuraccu's. Bij het inzetten van lithium-ionbatterijen moeten gebruikers de compatibiliteit van het batterijbeheersysteem verifiëren met de instelpunten van de laderspanning. Sommige lithiumpakketten vereisen aangepaste oplaadprofielen; in dergelijke scenario's kan externe speciale hardware voor de batterijlader noodzakelijk zijn.
Hoewel er in de unit een interne zekering met omgekeerde polariteit aanwezig is, raden de beste praktijken uit de industrie ten zeerste aan om een zekering met hoge stroomsterkte direct op de positieve batterijgeleider te installeren, op korte fysieke afstand van de batterijpolen. Deze externe zekering beschermt de batterijbekabeling zelf bij catastrofale kortsluitingen buiten de behuizing van de omvormer-lader.
Galvanische isolatie creëert een elektrische scheiding tussen het DC-circuit van de batterij en het AC-uitgangscircuit. Dit remt de foutstroom door domeinen tijdens aardfoutincidenten, verbetert de veiligheid binnen mobiele en maritieme installaties en vermindert bepaalde categorieën van elektrische ruiskoppeling tussen accubank en aangesloten AC-apparaten.
9. Laatste gedachten voor systeemintegrators
Alles-in-één hardware voor omvormer-laders stroomlijnt veel off-grid- en back-up-stroomsysteemconstructies door inversie, het opladen van de batterij, automatische omschakeling en meerdere beveiligingsfuncties in één chassis te consolideren. Kijk bij het evalueren van hardware voor stroomconversie verder dan alleen continue wattagecijfers; neem de tijd om de piekverwerkingscapaciteit, de zuiverheid van de golfvorm, de volledigheid van de ingebouwde beveiligingsfunctie, de timing van de overdrachtsschakelaar en de beschikbare bewakingsinterfaces te beoordelen. Elk van deze specificaties bepaalt de dagelijkse betrouwbaarheid van het systeem in de echte wereld.
Elk energiesysteemproject begint met een grondige belastingaudit. Documenteer het wattage voor elk apparaat dat naar verwachting zal werken, noteer inductieve belastingen met grote inschakelstromen bij het opstarten, en definieer acceptabele ontladingsdieptelimieten voor de batterij voordat u de combinatie van batterijbank en omvormer-lader selecteert. Doordachte planning vooraf voorkomt operationele frustraties nadat de hardware-installatie is voltooid.3000 W zuivere sinusomvormer met oplader HK3000PCpast prima bij projecten die een continu vermogen van drieduizend watt vereisen en tegelijkertijd geïntegreerde oplaadmogelijkheden willen zonder een lappendeken van afzonderlijke componenten voor het voedingssysteem samen te stellen.
Voor een professionele productieachtergrond achter deze hardware kunt u de bronnen raadplegen die zijn gepubliceerd doorNingbo Kosun nieuwe energie Co., Ltd.Technische documentatie, maattekeningen en volledige specificatiebladen bieden technische beoordelaars die systeemontwerpen voorbereiden meer diepgang.
